制御盤の制御部品として標準的に使用されるリレーは、AC・DCの制御コイル種類によって配線時の注意点が異なります。特にDC制御コイルでは内部構造によって極性が発生し、誤接続が機器破損や焼損につながるケースも少なくありません。本記事では、リレーの基本特性から極性が生じる仕組み、機内配線・制御盤設計の現場で確実に見極めるための選定ポイントまでを解説します。
制御盤の制御部品として広く使用されているリレーには、制御コイルの種類によってAC（交流）方式とDC（直流）方式の二系統があります。AC制御コイルは交流電源で励磁する構造のため極性が存在せず、端子の接続方向を意識する必要がなく、配線作業の自由度が高い点が特長です。古くから制御盤や機内配線で標準的に採用され、シーケンス制御の基本部品として高い信頼性を確保してきました。
一方、DC制御コイルは直流電源で励磁する構造を持ち、基本的には極性を持たない製品が主流ですが、サージ吸収ダイオードを内蔵したタイプや、動作表示ランプを内蔵したタイプでは、内部回路の構成上極性が発生する場合があります。DC方式は応答性や低消費電力といった利点があり、PLC出力回路や省電力設計が求められる制御盤で多く採用されていますが、極性のある製品を誤って逆接続すると、内蔵ダイオードや接続機器に逆電流が流れ、破損や焼損のリスクを伴う点に留意が必要です。

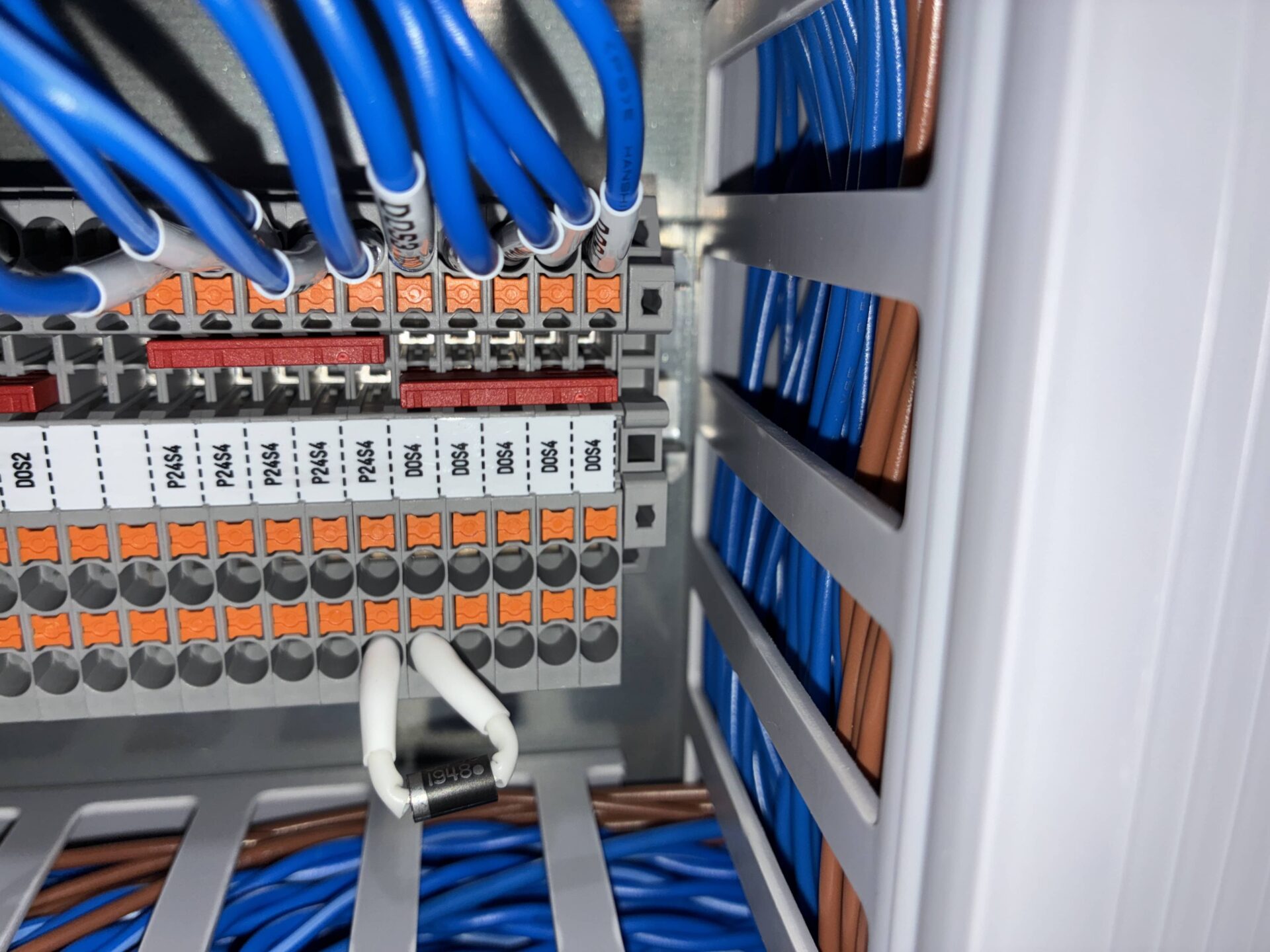

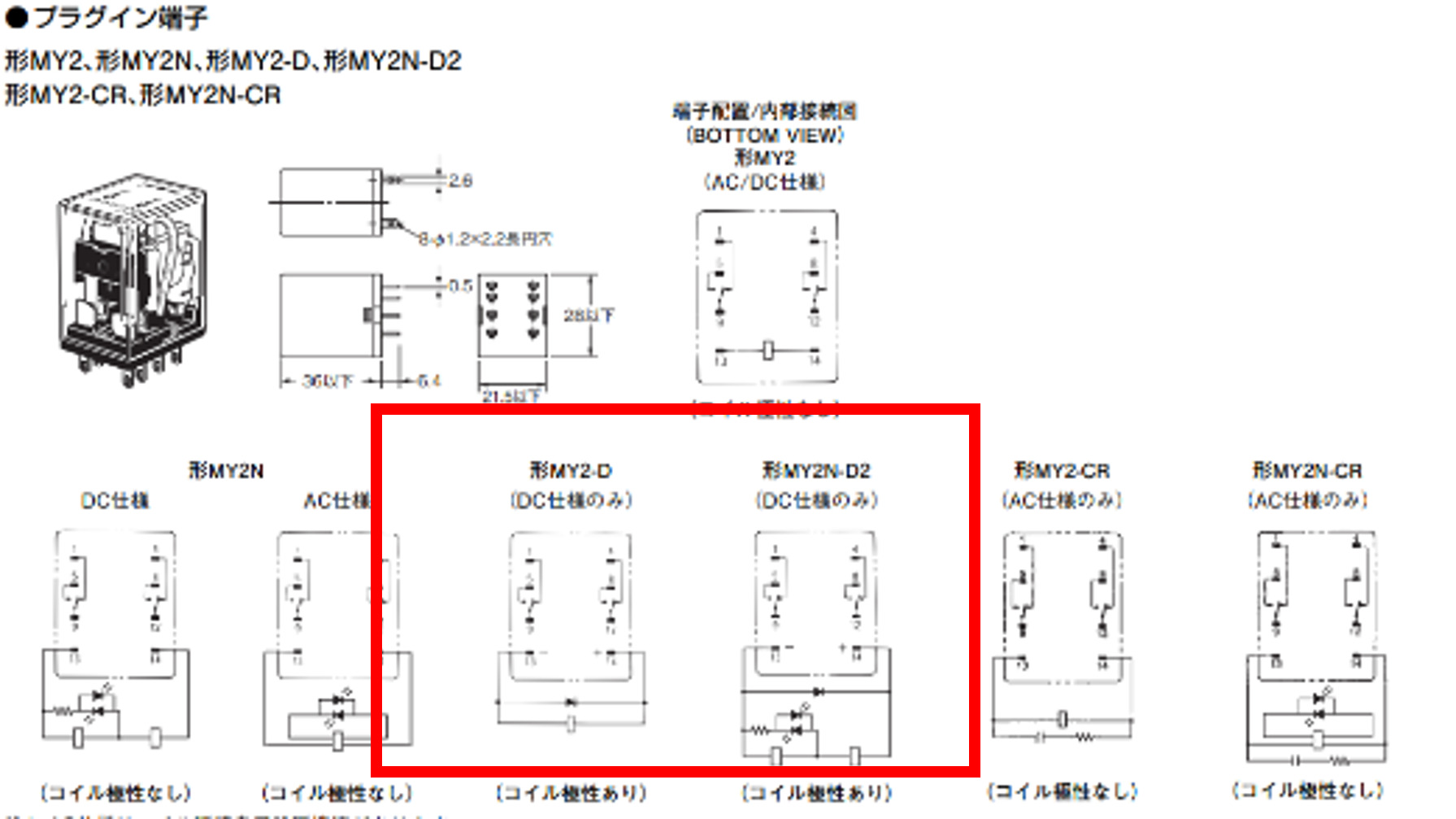

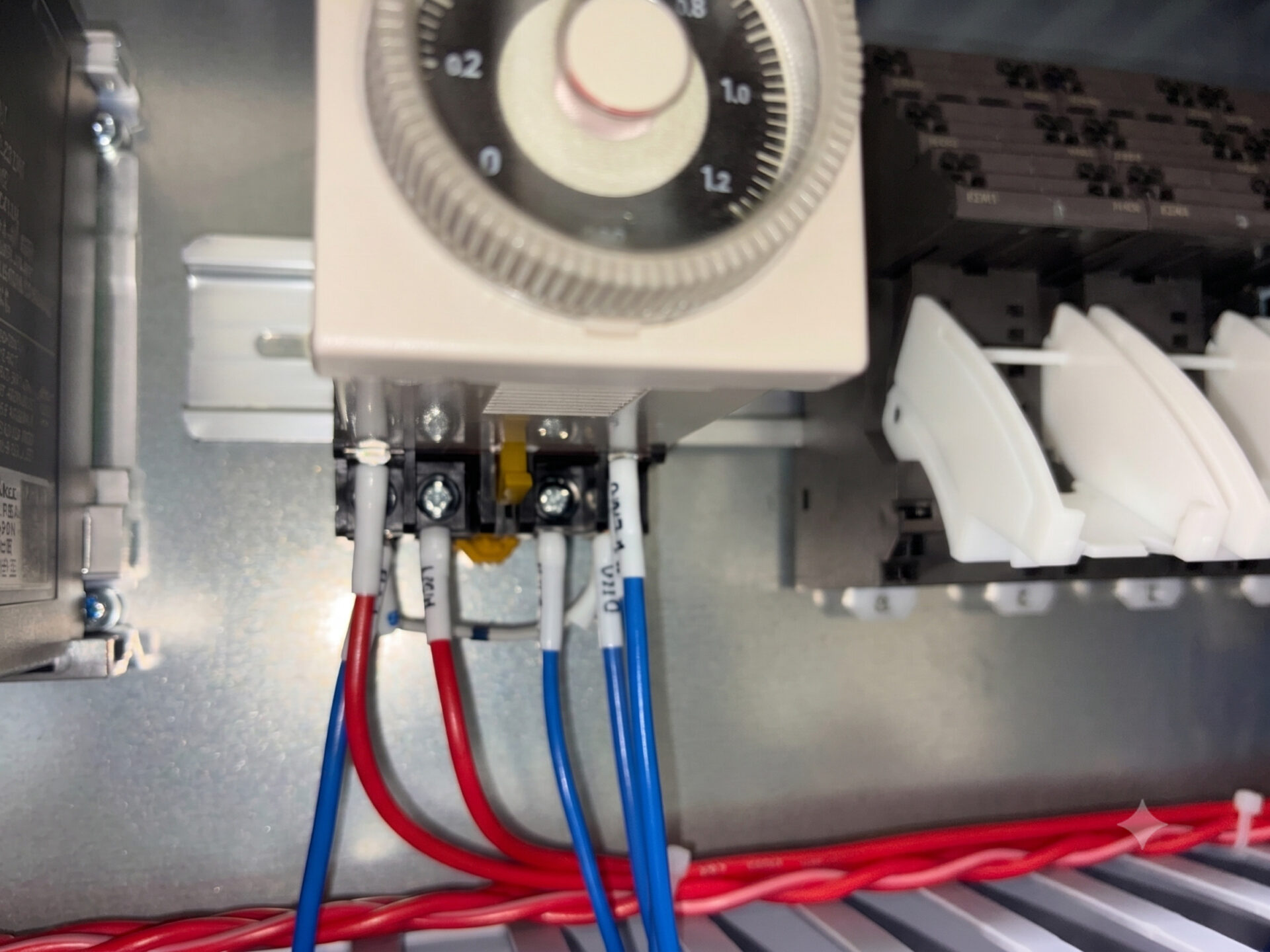

DC制御コイルに極性が発生する主な要因は、コイルと並列に内蔵されたサージ吸収ダイオードや、動作確認用のLEDランプといった半導体素子の存在です。これらの素子は電流の流れる方向が決まっているため、コイルを励磁する際の電源接続にも正しい方向性が求められます。多くのリレーは本体表面や側面に内部結線図が印刷されており、極性がある製品には端子番号に（＋）（－）の表記がなされているため、配線設計時にはこの表記を必ず確認することが基本です。
また、コイルの極性有無や端子配置はメーカーごとに仕様が異なるため、複数メーカーの部品を併用する制御盤や、量産機種で部品メーカーを変更するケースでは、設計段階での個別確認が不可欠です。こうした細部の見落としは機内配線工事や制御盤製作の品質を大きく左右するため、制御盤設計/製作サービスでは、部品選定から配線仕様の確認、結線チェックまでを一貫して行い、極性誤接続による不具合を未然に防ぐ設計体制を整えています。実際の改善事例は改善事例ページでもご確認いただけます。
今後はCAD/CAEと連携した配線設計の自動チェックや、部品データベースによる極性情報の一元管理など、ヒューマンエラーを構造的に防ぐ仕組みづくりが進むと考えられます。リレー一つひとつの仕様確認を起点に、制御盤全体の設計品質と保守性を高めていく視点が、これからの機内配線・制御盤設計には欠かせません。
