製造現場の心臓部である制御盤。その内部にはPLCやインバータ、サーボアンプといった重要な制御部品が収められていますが、通常は扉に遮られ、動作状況や異常コードを即座に確認することは困難です。本記事では、盤の扉に「窓」を設けることでメンテナンス性と安全性を劇的に向上させる手法と、環境に応じた最適な材質選定のポイントを詳説します。
従来の制御盤設計では、内部機器を塵埃や油霧、そして感電リスクから保護するために、完全な閉鎖構造を採用するのが一般的でした。しかし、この構造は保守点検において大きな障壁となります。部品の動作状態や異常を示す7セグメントLED、ステータスランプを確認するためには、その都度、盤の扉を開放しなければなりません。
扉の開放作業は、単に手間がかかるだけでなく、感電やアークフラッシュといった重大な労働災害のリスクを伴います。また、クリーンルームや粉塵の多い環境では、扉を開けること自体が周囲の環境悪化や内部機器へのダメージに直結するケースも少なくありません。特にトラブル発生時の初期診断において、盤外から「何が起きているか」を瞬時に視認できないことは、復旧時間の長期化（ダウンタイムの増大）を招く致命的なデメリットとなっていました。

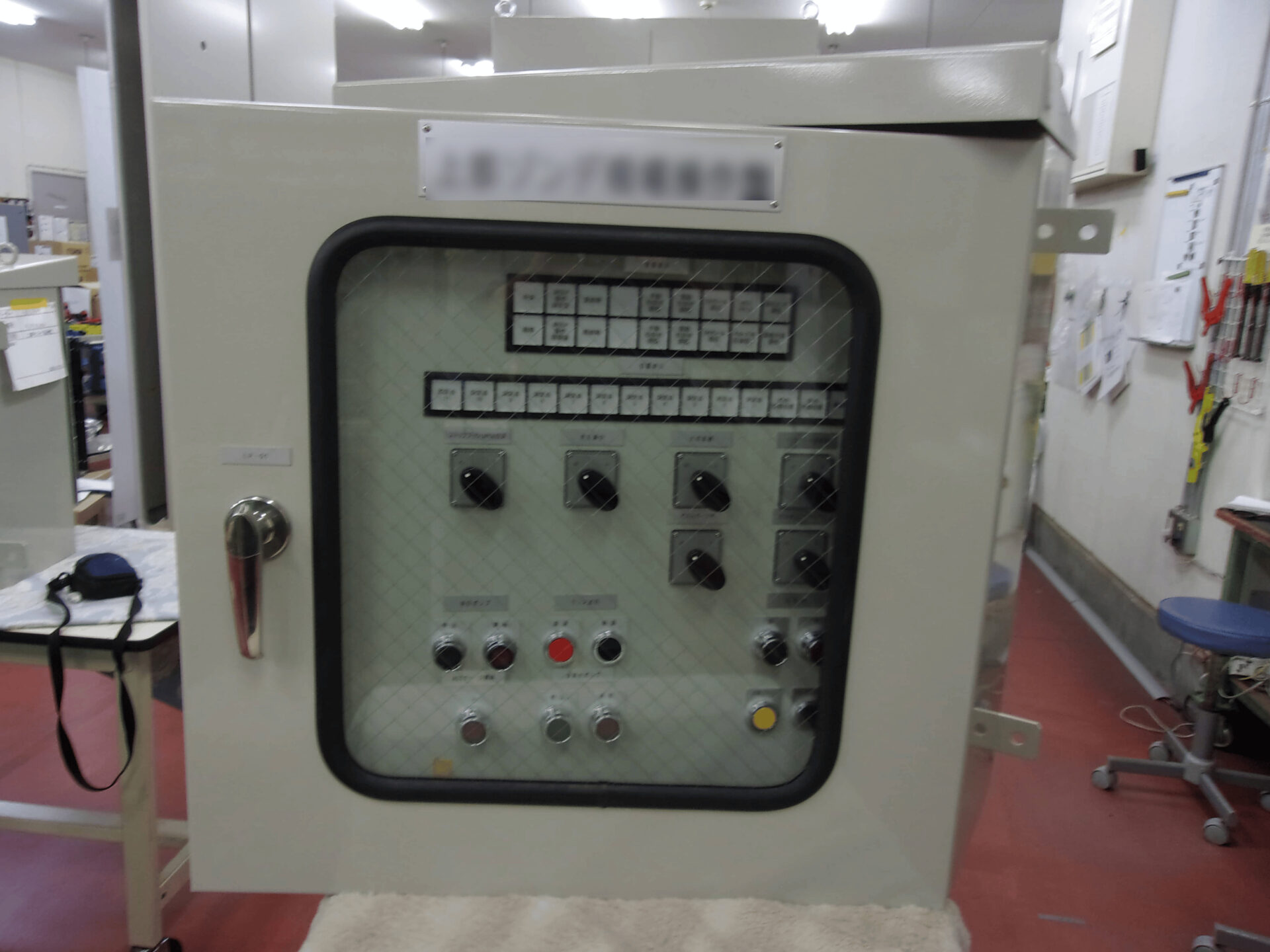

近年のFAシステム設計では、盤の扉に覗き窓（点検窓）を設ける設計が標準化しつつあります。これにより、扉を閉めたままプログラマブルロジックコントローラ（PLC）のエラーコードや、インバータの出力周波数、サーボアンプの通電状態をリアルタイムで監視することが可能になります。窓の材質には主に樹脂製（アクリル、ポリカーボネート）とガラス製の2種類があり、用途に応じた使い分けが不可欠です。
樹脂製（アクリル・ポリカ）は、軽量で耐衝撃性に優れ、加工が容易なため、屋内設置の制御盤において広く採用されています。特にポリカーボネートは透明度が高く、万が一の破損時にも飛散しにくい特性があり、現場の安全確保に寄与します。対してガラス製は、平滑性が高く傷がつきにくいだけでなく、耐薬品性や耐候性に優れているのが特徴です。特に強化ガラスを採用することで、製造現場特有の過酷な環境下でも長期間にわたり高い視認性を維持できます。これらの窓を設置することは、単なる視覚的な補助にとどまらず、電気設備の「予防保全」と「安全管理」を両立させる合理的なソリューションとなります。
制御盤の設置環境は、窓材の寿命と視認性に決定的な影響を与えます。屋内盤の場合、工場内の空調が整い、直射日光の影響を受けない場所であれば、コストパフォーマンスに優れたアクリルやポリカーボネートなどの樹脂製窓で十分な機能を果たします。ただし、切削油や溶剤が飛散する環境では、樹脂の白濁やクラックが発生するリスクがあるため、耐油性のあるグレードの選定が必要です。
一方、屋外盤においては材質選定の基準が厳格になります。屋外では強力な紫外線、激しい温度変化、風雨にさらされるため、樹脂製では数年で黄色く変色（黄変）したり、表面が劣化して透明度が著しく低下したりする問題が生じます。そのため、屋外盤には耐候性が極めて高いガラス製の採用が強く推奨されます。ガラス製であれば、長期間の屋外曝露でも劣化がほとんどなく、防水パッキンと組み合わせることで高いIP保護等級を維持しながら、安定した視認性を確保できます。設置場所の温湿度変化や腐食性ガスの有無を事前に評価し、最適な窓材を選ぶことが、長期的なメンテナンスコストの削減に繋がります。
センサー技術やDXの進展により、制御盤の「見える化」は物理的な窓から、デジタルツインやAR（拡張現実）との融合へと進化しています。しかし、どのような高度なシステムにおいても、物理的な視認性は「最終的な事実確認」として不可欠です。今後は、窓越しにHMI（タッチパネル）を配置し、操作性と保護を両立させる設計や、窓枠自体にスマートなセンサーを統合し、異常を光で通知するようなハイブリッドなアプローチが求められます。
東亜エレクトロニクスは、長年にわたるFAシステム設計と制御盤製作の実績を誇り、現場の課題を深く理解したソリューションを提供しています。今回解説した「窓付制御盤」においても、屋内・屋外を問わず、お客様の設置環境やメンテナンス頻度に最適な材質・構造をご提案いたします。
PLCリニューアルや一貫対応のシステム設計において、物理的な視認性の確保から、上位PC連携による遠隔監視まで、ハードとソフトの両面から自動化・省人化をサポート。熟練のエンジニアが、図面対応から量産、海外規格対応までワンストップで対応し、お客様の工場の稼働率向上と安全性の両立を実現します。制御盤の設計・製作や現場改善に関するお悩みは、ぜひ当社までご相談ください。
