制御盤の電源分岐やアース接地に使用される銅ブスバーは、材質の選定と曲げ加工の精度が盤全体の安全性と品質を左右します。JIS規格に基づく正しい材料知識を持つことが、現場トラブルと事故リスクの未然防止に直結します。

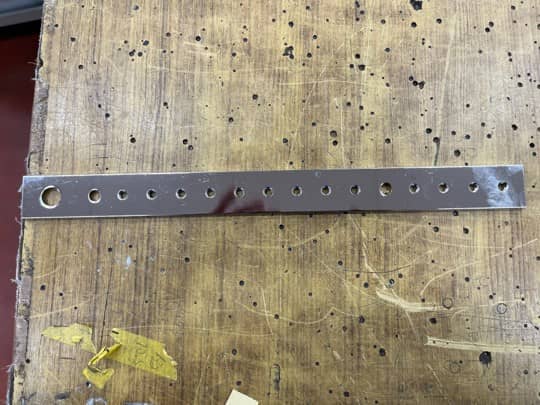

制御盤内で電源の分岐配線やアース接地母線として広く使用される銅ブスバーは、JIS H 3140によって材質・形状・機械的性質が規定されています。この規格の中でも実務において特に重要なのが、材料の純度と加工硬化状態を示す記号です。
一般的に制御盤製作の現場では「C1100（タフピッチ銅）」が採用されます。タフピッチ銅は電気伝導率が高く（IACS 99.9%以上）、コストパフォーマンスに優れるため、電力用途の導体材料として最も普及した銅種です。一方で、純銅系であるため還元性ガス雰囲気での加熱には弱いという特性もあり、溶接工程では注意が必要です。
加工硬化状態については「1/2H（ハーフハード）」と「1/4H（クォーターハード）」の二種が主に用いられます。1/2Hは硬度が高く機械的強度に優れるため、直線状に配置する固定母線として信頼性が高い反面、塑性変形に対する余裕が小さいため折り曲げ加工には適しません。1/4Hは1/2Hより軟らかく延性が高いため、曲げ加工を伴う部位への適用に向いています。この二種類を用途に応じて正しく使い分けることが、制御盤の品質と安全性を確保するうえでの基本的な設計判断となります。
銅ブスバーの曲げ加工において、最も重要な管理項目の一つが「内側半径（ベンド内径）」です。材料を折り曲げる際、曲げの内側では圧縮応力が、外側では引張応力が生じます。内側半径が過小であると引張側の伸びが材料の許容限界を超え、外側表面に亀裂（割れ）が発生します。
JIS H 3140に基づく目安として、C1100の場合、加工硬化状態別に以下の内側半径の下限値が設定されています。1/2H材では内側半径を板厚の1.5倍以上、1/4H材では板厚の1倍以上を確保することが求められます。1/4Hのほうが延性（伸び率）に優れるため、より小さな内側半径での加工が可能であり、設計上のスペース制約が厳しい盤内レイアウトで有利です。
この内側半径の管理を怠ると、外観上は問題なく見えても内部に微細な亀裂が生じている場合があります。曲げ加工後の銅ブスバーは遮断器・配線用遮断器（MCCB）・端子台など、電気的・機械的接続を担う重要機器に取り付けられることが多く、割れが進展した状態で通電・振動・熱膨張が加わると、接触不良による発熱、さらには地絡・短絡事故へ発展するリスクがあります。施工現場での目視確認に加え、曲げ加工後の寸法検査を工程標準に組み込むことが、品質確保の観点から不可欠です。
また、加工時の工具選定も品質に影響します。曲げ型（ダイ）の肩半径が不足している場合、規定の内側半径を確保できないため、ブスバーの板厚・材質に合わせた専用工具の使用が推奨されます。
制御盤製作における銅ブスバーの選定では、単純にコストや入手性だけでなく、設計上の取り付け形態と加工工程を前提とした判断が必要です。

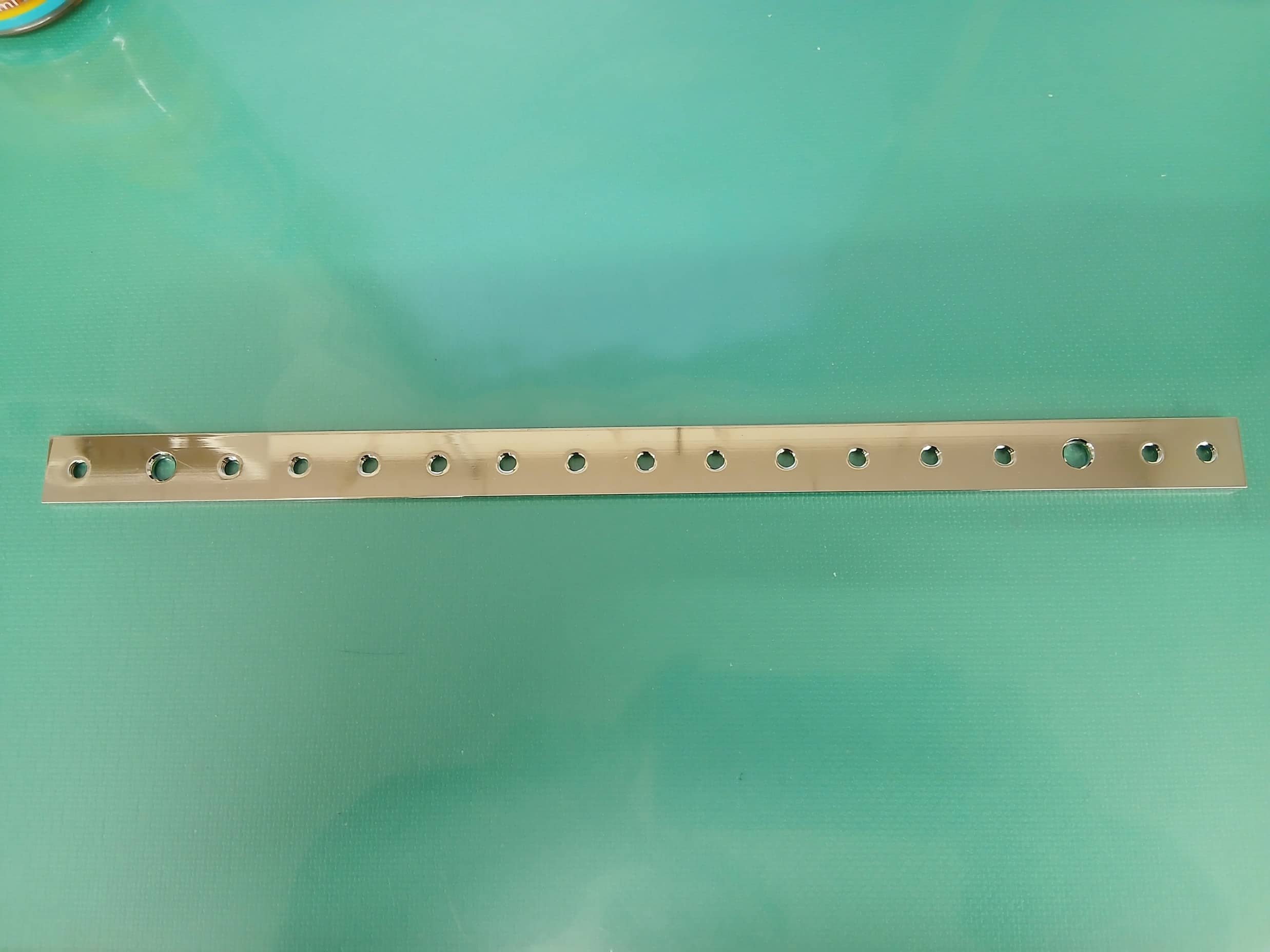

直線配置・穴あけのみの部位には1/2H材が適します。硬度が高いため、ビス締結時の変形が少なく、大電流が流れる母線としての剛性確保にも有利です。曲げ加工を伴う部位には1/4H材を選定し、内側半径の下限（板厚の1倍）を守ったうえで加工します。これにより、割れリスクを抑えながらコンパクトな配置が可能になります。
材料選定の実務的な注意点として、納入時の材料証明書（ミルシート）で硬化状態の表記を確認することが重要です。外観からは1/2Hと1/4Hの区別が難しいため、管理不備による誤使用が起きやすい部材でもあります。受入検査の段階で材料ロットと記号を照合し、加工工程への投入前にルール化することが品質管理の基本です。
また、板厚が増すほど曲げに必要な力が大きくなり、適切な工具を使わない手曲げ加工では内側半径の管理が困難になります。板厚5mm以上の厚物バーについては、専用のブスバー曲げ機を用いた加工管理が推奨されます。
銅ブスバーの材質選定と曲げ加工管理は、個人の経験や勘に依存しがちな領域ですが、JIS規格に基づく知識を設計・施工標準として文書化することで、属人化を排除し安定した品質が実現します。制御盤は一度設置されると長期にわたって稼働し続けるインフラであるため、部材レベルの品質判断が将来の保全コストや事故リスクに直結します。材料特性の正しい理解を組織の設計標準に落とし込むことが、信頼性の高い盤製作の根幹となります。
