生産システムの改善事例集／Ⅶ.制御盤設計のポイント
３ リレー盤とＰＬＣ盤の選択基準のポイント
リレー盤の長所としては過負荷耐量が大きく開閉負荷容量が大きいことです。電気的ノイズに対して安定しているなどが挙げられるが現在ＰＬＣ制御が主流となっており、ＰＬＣ変更時などハード的な改造を要しスペースの問題も多々発生する事もあります。

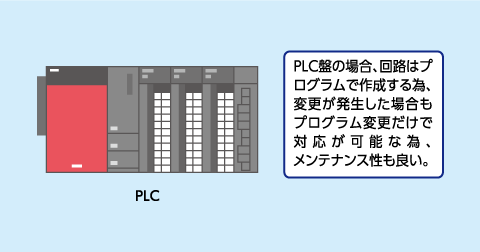

ＰＬＣの長所としては、動作速度が速く、小型軽量となり保守面も容易となる点になります。また、演算処理や他のＰＬＣやＰＣと通信も可能であり、ラダー回路の変更時などＰＬＣのソフト変更のみで可能な場合もあります。

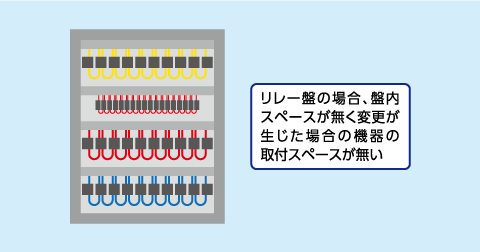

古い制御盤及び入出力点数が小さい制御盤はリレー盤が多く改造が出た場合、盤内のスペースもなく改造を行うのが大変な作業となり工数も掛ります。リレー盤からＰＬＣ盤に更新する事によりプログラム変更のみで対応可能で作業工数の低減、メンテナンスの向上を図ることが可能となります。
